本實用新型公開了一種地面雨水處理系統，包括雨水收集池、平流池、投藥池、電極沉淀池、板框壓濾機和沉淀池;投藥池與電極沉淀池連接處設有振動過濾網，振動過濾網連接有振動軸，振動軸貫穿投藥池側面與振動電機連接，電極沉淀池中包括電絮凝器，電絮凝器包括電源和電極板，電極板包括陰極板和陽極板，陰極板與陽極板相互間隔多組分布;電源的正負極分別與陽極板和陰極板連接。該系統處理速率快，成本低，水質好。

　　權利要求書

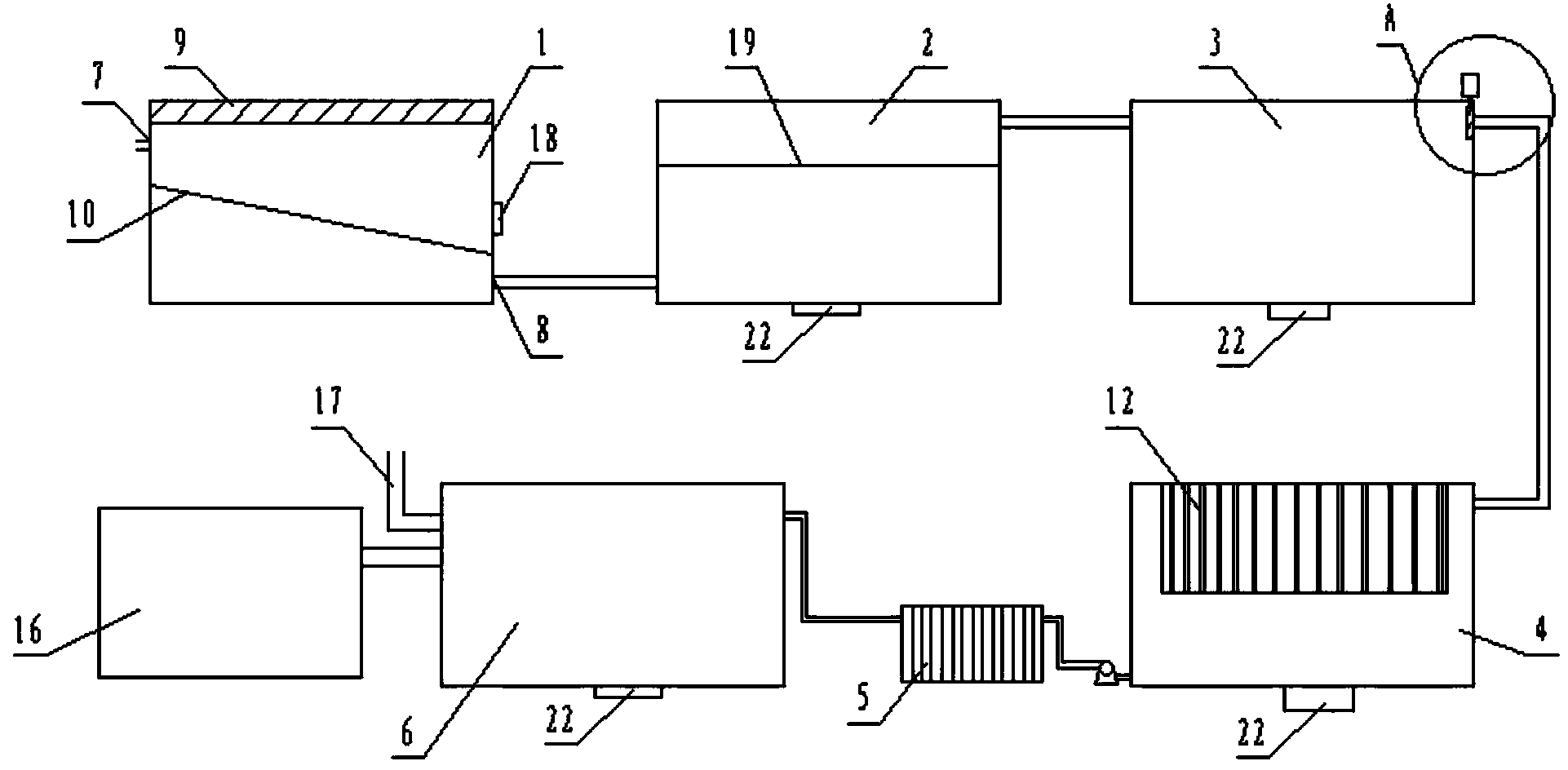

　　1.一種地面雨水處理系統，其特征在于：包括雨水收集池(1)、平流池(2)、投藥池(3)、電極沉淀池(4)、板框壓濾機(5)和沉淀池(6);所述雨水收集池(1)包括雨水收集池進水口(7)、雨水收集池出水口(8)、過濾蓋(9)和格柵(10)，所述格柵(10)傾斜設置在雨水收集池(1)內，所述雨水收集池進水口(7)設置在格柵(10)上方，所述雨水收集池出水口(8)設置在格柵(10)下方，所述過濾蓋(9)設置在雨水收集池(1)頂部;所述雨水收集池出水口(8)與平流池(2)進水口連接，所述平流池(2)出水口連接有投藥池(3)，所述投藥池(3)與電極沉淀池(4)的進水口連接，所述電極沉淀池(4)的出水口通過提升泵與板框壓濾機(5)進料口連接，所述板框壓濾機(5)的出料口與沉淀池(6)連接，所述沉淀池(6)連接有蓄水池(16)或出水通道(17);所述投藥池(3)與電極沉淀池(4)連接處設有振動過濾網(11)，所述電極沉淀池(4)中設有電絮凝器(12)，所述電絮凝器(12)包括電源(13)和電極板，所述電極板包括陰極板(14)和陽極板(15)，所述陰極板(14)和陽極板(15)相互間隔多組分布;所述電源(13)的正負極分別與陽極板(15)和陰極板(14)連接。

　　2.根據權利要求1所述地面雨水處理系統，其特征在于：所述電絮凝器(12)固定在電極沉淀池(4)的上方。

　　3.根據權利要求1所述地面雨水處理系統，其特征在于：所述雨水收集池(1)靠近雨水收集池出水口(8)端的格柵(10)的上方設有污泥口(18)。

　　4.根據權利要求1所述地面雨水處理系統，其特征在于：所述平流池(2)內設有使水流呈“S”型的擋板(19)。

　　5.根據權利要求1所述地面雨水處理系統，其特征在于：所述振動過濾網(11)連接有振動軸(20)，所述投藥池(3)外設有振動電機(21)，所述振動軸(20)貫穿投藥池(3)側面與振動電機(21)連接。

　　6.根據權利要求1所述地面雨水處理系統，其特征在于：所述平流池(2)下部、投藥池(3)下部、電極沉淀池(4)下部和沉淀池(6)下部均設有排污口(22)。

　　說明書

　　一種地面雨水處理系統

　　技術領域

　　本實用新型涉及城市水處理領域，具體涉及一種地面雨水處理系統。

　　背景技術

　　城市給排水是城市規劃的重要部分，對于城市環境具有重要作用，尤其在雨季，雨水不經過處理直接流入地下經過自然凈化后，再抽出使用成本高，而凈化后的雨水可作為城市綠化澆灌水，或城市清潔用水。而地面雨水中，由于地面的泥沙含量大，通過常規濾網處理效果差，而采用生物處理則效率低。

　　實用新型內容

　　本實用新型提供一種處理速率快，處理效果好的城市地面雨水處理系統。

　　為了實現上述目的，本實用新型是通過以下技術方案來實現的：

　　一種地面雨水處理系統，包括雨水收集池、平流池、投藥池、電極沉淀池、板框壓濾機和沉淀池;所述雨水收集池包括雨水收集池進水口、雨水收集池出水口、過濾蓋和格柵，所述格柵傾斜設置在雨水收集池內，所述雨水收集池進水口設置在格柵上方，所述雨水收集池出水口設置在格柵下方，所述過濾蓋設置在雨水收集池頂部;所述雨水收集池的出水口與平流池進水口連接，所述平流池出水口連接有投藥池，所述投藥池與電極沉淀池的進水口連接，所述電極沉淀池的出水口通過提升泵與板框壓濾機進料口連接，所述板框壓濾機的出料口與沉淀池連接，所述沉淀池連接有蓄水池或出水通道;所述投藥池與電極沉淀池連接處設有振動過濾網，所述電極沉淀池中包括電絮凝器，所述電絮凝器包括電源和電極板，所述電極板包括陰極板和陽極板，所述陰極板與陽極板相互間隔多組分布;所述電源的正負極分別與陽極板和陰極板連接。

　　進一步的，所述電絮凝器固定在電極沉淀池的上方。

　　進一步的，所述雨水收集池靠近雨水收集池出水口端的格柵的上方設有污泥口。

　　進一步的，所述平流池內設有使水流呈“S”型的擋板。

　　進一步的，所述振動過濾網連接有振動軸，所述投藥池外設有振動電機，所述振動軸貫穿投藥池側面與振動電機連接。

　　進一步的，所述平流池下部、投藥池下部、電極沉淀池下部和沉淀池下部均設有排污口。

　　本實用新型地面雨水處理系統，其有益效果在于：

　　1)先通過雨水收集池中的格柵進行粗過濾，再由平流池將大泥沙沉淀，在通過投藥池、電極沉淀池、板框壓濾機和沉淀池的一系列的凈化，能夠使出水達到中水等級，適合于城市澆灌和清潔;

　　2)電極沉淀池中通過電絮凝器的陰極板和陽極板，在直流電的作用下相互作用，泥沙快速凝聚沉淀而脫離，并通過板框壓濾機使沉淀物與水進行分離，除去雜質和有機物，提高水質，同時加快水處理速率。
